جهاز اختبار عزل الجهد العالي

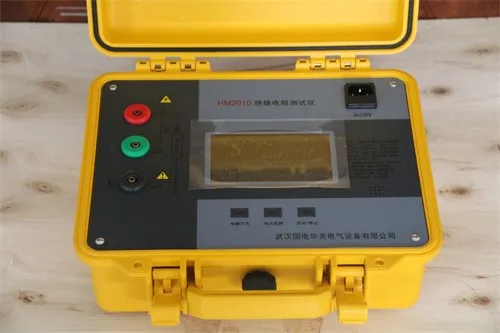

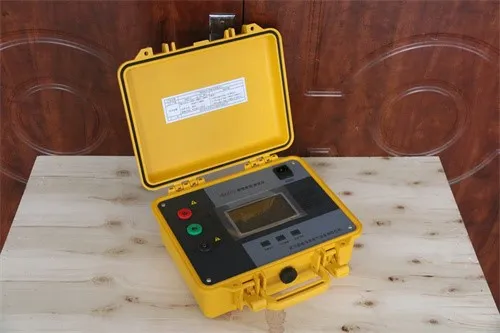

يتكون جهاز اختبار مقاومة العزل HM2010، المعروف أيضًا باسم جهاز قياس الضغط الرقمي أو جهاز اختبار المقاومة الكهربائية، من وحدة رئيسية وأسلاك اختبار. تتميز الوحدة الرئيسية بتصميم مخصص لصندوق الأدوات-. مصنوع من بلاستيك البولي بروبيلين مع إضافة مواد حشو مركبة جديدة، ويتم تشكيله من خلال عملية قولبة حقن واحدة -. وينتج عن ذلك مادة ذات كثافة منخفضة وقوة فائقة وصلابة وصلابة ومقاومة التآكل ومقاومة الحرارة وخصائص العزل. يمكن أن يتحمل الغلاف حوالي 100 كجم من الضغط، مما يضمن الدقة العالية والثبات والموثوقية أثناء الاختبار في بيئات مختلفة. تتميز الوحدة الرئيسية بشاشة LCD كبيرة جدًا- مع إضاءة خلفية ورسم بياني شريطي تناظري، مما يوفر قراءات واضحة وبديهية.

• الوظائف: مقاومة العزل، نسبة الامتصاص، مؤشر الاستقطاب، تيار التسرب، واختبار السعة
• مصدر الطاقة: 12 فولت تيار مستمر، 2.2 أمبير أمبير قابلة لإعادة الشحن -بطارية ليثيوم عالية الأداء
• الإضاءة الخلفية: إضاءة خلفية للشاشة بيضاء قابلة للتعديل، مناسبة للاستخدام في البيئات ذات الإضاءة الخافتة
• طريقة القياس: تيار مستمر الناتج الجهد السلبي
• الجهد المقدر تيار مستمر: 250 فولت/500 فولت/1000 فولت/2500 فولت/5000 فولت (النموذج القياسي)
• 500 فولت/1000 فولت/2500 فولت/5000 فولت/10000 فولت/(12000 فولت) (نموذج الجهد العالي)
• نطاق القياس 250 فولت: 0.5 MΩ إلى 600 MΩ (قابل للتوسيع إلى 0.2 TΩ)
• 500 فولت: 1.0 ميجا أوم إلى 1 جيجا أوم (قابلة للتوسيع إلى 0.2 طن أوم)
• 1000 فولت: 2.0 ميجا أوم إلى 5 جيجا أوم (قابلة للتوسيع إلى 0.4 طن أوم)
• 2500 فولت: 5.0 ميجا أوم إلى 50 جيجا أوم (قابلة للتوسيع إلى 1 طن أوم)
• 5000 فولت: 10.0 ميجا أوم إلى 100 جيجا أوم (قابلة للتوسيع إلى 10 أوم)
• 10000 فولت: 20.0 ميجا أوم إلى 500 جيجا أوم (قابلة للتوسيع إلى 10 أوم)
• 12000 فولت: 50.0 متر مكعب إلى 10 طن أوم
• الحد الأقصى للدقة 0-999 مΩ: 0.1 م
• 1–10 GΩ: 10 M
• 100 جيجا أوم وما فوق: 100 م
• دقة القراءة ±10% ±3 أرقام (0–50 جيجا أوم)
• ±15% من القراءة ±3 أرقام (50 جيجا أوم – 100 جيجا أوم)
• ±20% من القراءة ±3 أرقام (100 GΩ–10 TΩ)
• قياس السعة 0.1-5 μF
• تردد الاختبار (اختيار التردد التلقائي)
• اختبار التيار المستمر: 0-5 مللي أمبير
• وظائف التصفية ثلاثة أنواع
• حماية الزائد 10 ثانية
• تيار الدائرة القصيرة-5 مللي أمبير
• مرحل التفريغ التلقائي-يتم التحكم في التفريغ التلقائي، والعرض الرقمي لجهد التفريغ
• مقاس ال سي دي 128 ملم × 75 ملم
• مؤشر القياس يومض LED أثناء القياس، وعدد شاشات الكريستال السائل، وعرض شريط التقدم
• الأبعاد أبعاد الأداة: الطول × العرض × الارتفاع 320 مم × 275 مم × 145 مم
• أبعاد التغليف الخارجي: 400 مم × 245 مم × 335 مم (الطول × العرض × الارتفاع)
• وصلات اختبار قياسية مكونة من 3 قطع: 1 سلك أحمر بطول 3 متر مع مسبار ومشبك وخطاف؛ 1 رصاص أسود 3 متر؛ 1 رصاص أخضر 3 متر
• الرسم البياني الشريطي التناظري 38 نقطة
• عدد القياسات أكثر من 500 مرة (اختبار الدائرة القصيرة-: قم بالقياس مرة واحدة، توقف مؤقتًا لمدة 30 ثانية، ثم قم بالقياس مرة أخرى)
• DAR/PI: القياس والعرض التلقائي
• إيقاف التشغيل التلقائي: يتم إيقاف التشغيل تلقائيًا بعد 5 دقائق من عدم النشاط بعد بدء التشغيل
• جهد التشغيل: مصدر طاقة خارجي بتيار متردد 220 فولت؛ تم تحويله داخليًا إلى طاقة شحن 19 فولت
• الوزن: متر: 4 كجم (شامل البطارية)
• الوزن الإجمالي: 6 كجم (شامل العبوة)
