فيديو المنتجات

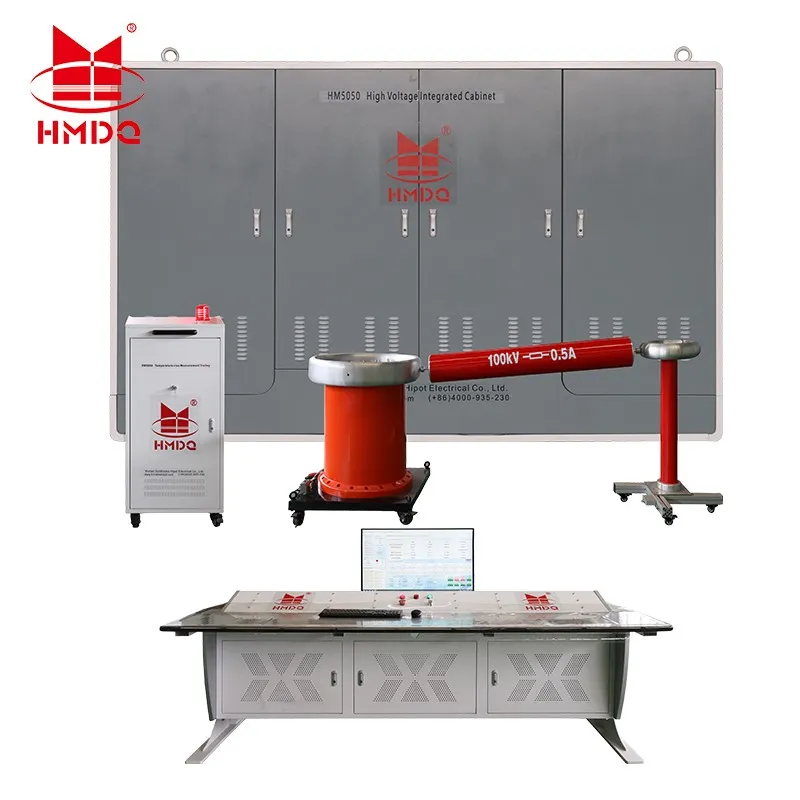

فيديو عرض طاولة الاختبار الشامل للمحول HM5050
معلمة المنتج
HM-TSJA-400 منظم جهد حثي ثلاثي الطور مجموعة واحدة
القدرة المقدرة: 400 كيلو فولت أمبير
جهد الإدخال المقدر: 3 مراحل 380 فولت/50 هرتز
تصنيف الإدخال الحالي: 607.7A
تصنيف الجهد الناتج: 3 مراحل، 25 ~ 650 فولت/50 هرتز
تصنيف الإخراج الحالي: 355.3A
وصف المنتج
1. الواجهة الرئيسية
الشكل 1: الواجهة الرئيسية
1.إنديكاتور "تتابع تسلسل المرحلة":راجع تسلسل مرحلة طاقة الإدخال لوحدة التحكم. إذا كان تسلسل الطور صحيحًا، يكون المؤشر باللون الأخضر، وإذا كان تسلسل الطور خاطئًا، يكون المؤشر باللون الأحمر.
2.المؤشر "E-إيقاف":الرجوع إلى توقف الطوارئ. إنه باللون الأحمر إذا تم الضغط على زر E-Stop، وباللون الأخضر دون الضغط على E-Stop. أثناء الاختبار، في حالة وقوع أي حادث، يمكن الضغط على زر E-Stop لقطع مصدر الطاقة بسرعة.
3.مؤشر "مفتاح التبديل":المؤشر باللون الأخضر عند فتح المفتاح، والمؤشر باللون الأحمر عند إغلاق المفتاح.
4.مؤشر "البوابة الأمنية":المؤشر باللون الأخضر عند إغلاق باب المختبر، والمؤشر باللون الأحمر عند فتح باب المختبر.
5."قوة الجهد AB" "قوة الجهد قبل الميلاد"جهد التيار المتردد" : ارجع إلى جهد خط الإدخال لوحدة التحكم.
6."الطاقة المرحلة الحالية ""إيجار الطاقة المرحلة ب""الطاقة المرحلة C الحالية": ارجع إلى تيار الإدخال لوحدة التحكم.
ملاحظة: بعد تشغيل قاطع الدائرة الرئيسي، تظهر واجهة بدء التشغيل في الشكل 12. لا يمكن بدء الاختبار إلا عندما تكون المؤشرات الأربعة جميعها باللون الأخضر.
2. الواجهة الرئيسية لاختبار تحمل تردد طاقة التيار المتردد
الشكل 2
الواجهة الرئيسية لتردد طاقة التيار المتردد لتحمل اختبار الجهد
"Set": انقر فوقه للدخول إلى واجهة Parameter Set
"تلقائي": انقر فوقه للدخول إلى واجهة الاختبار التلقائي
"يدوي"، انقر فوقه للدخول إلى واجهة الاختبار اليدوي
"البيانات": انقر عليها للدخول إلى واجهة اختبار البيانات
"الصفحة الرئيسية": انقر عليها للعودة إلى الواجهة السابقة
3. تعيين المعلمة
الشكل 3 - مجموعة المعلمات

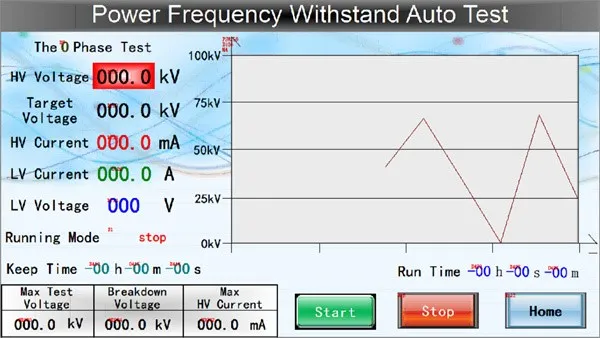

4. وضع الاختبار التلقائي
الشكل 4 -وضع الاختبار التلقائي

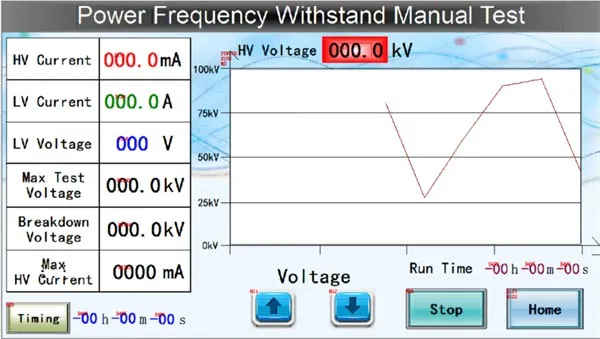

5. وضع الاختبار اليدوي
